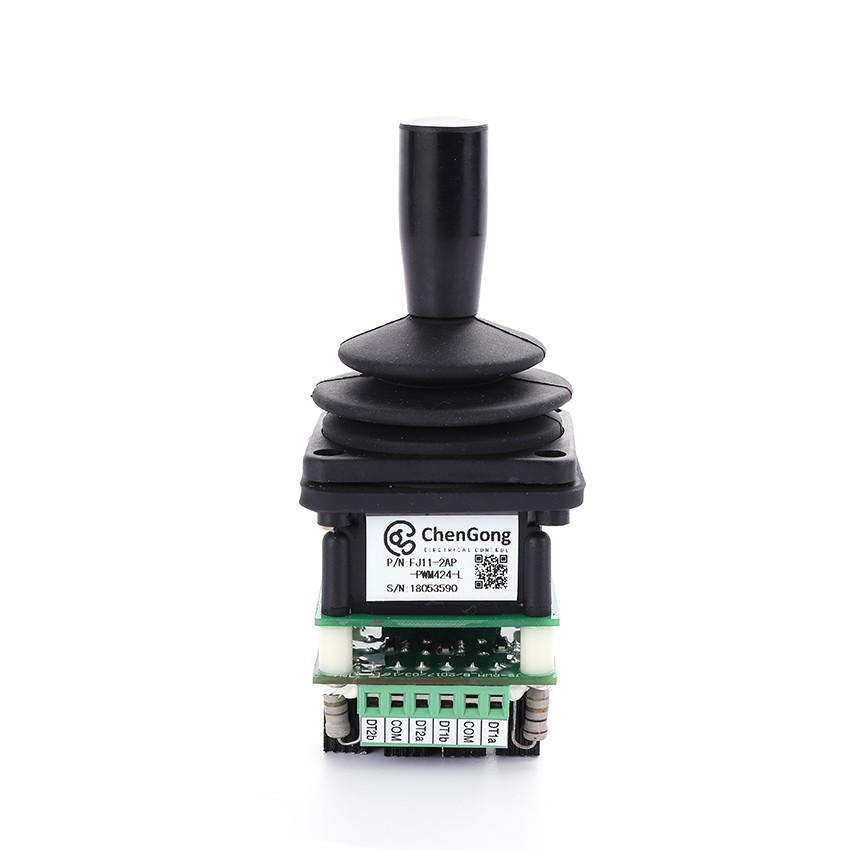

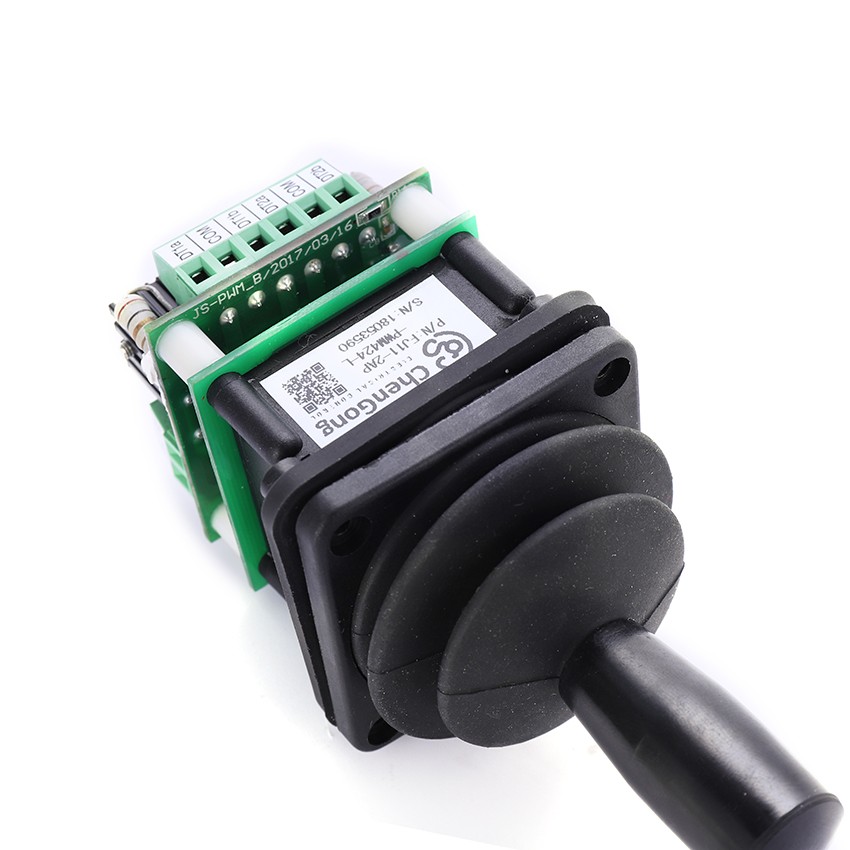

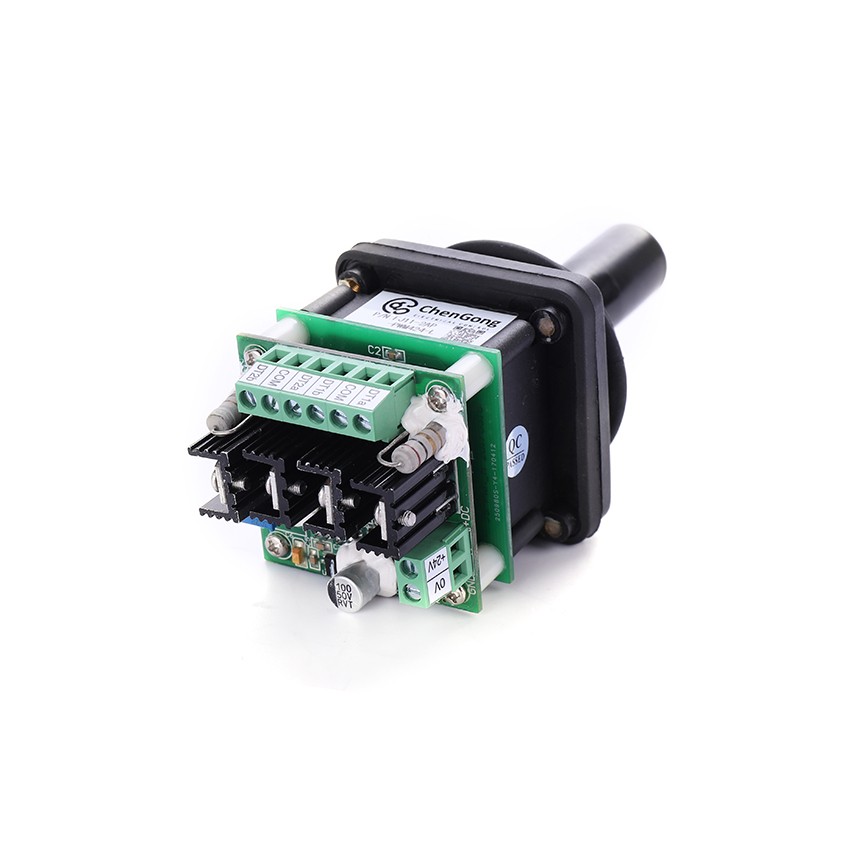

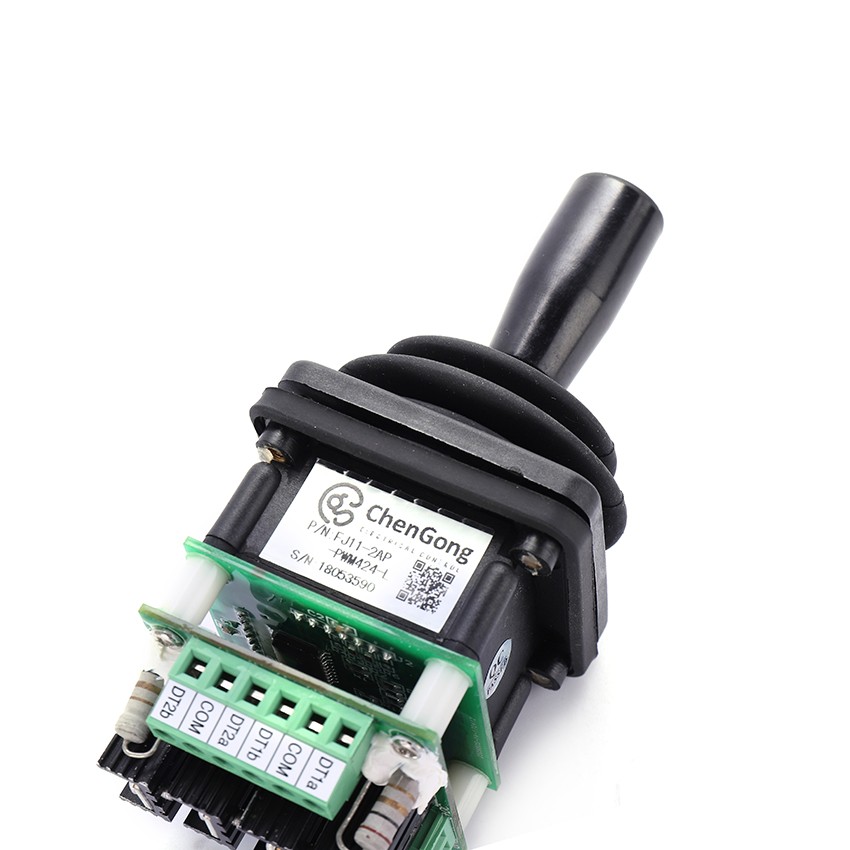

指尖型多轴手柄FJ11
★特点 Product Features
指尖型多轴手柄。
弹簧自动复位。
电位器摇杆，带中心抽头电位器角度检测方式。
最大电流2mA方向开关。
可带比例放大板直接驱动液压比例阀
★应用范围 Application
指尖型多轴手柄FJ11主要应用为工程车辆手柄、工业遥控器手柄。
★技术参数 Technical Information
电控手柄规格资料下载
①电气参数：
|
电源电流 |
<36Vdc |
|
总电阻值 |
5KQ |
|
电气角度 |
±30° |
|
中位电压 |
48%~52%(相对电源电压) |
|
中位死区角度 |
±2.5° |
|
电位器加载最大电压 |
32Vdc |
|
电位器允许最大功耗 |
0.25W(25℃) |
|
方向开关 |
负载能力 2mA@30Vdc(阻性负载) |
|
起始角度 |
±3°~±5° |
|
接触电阻 |
<200克 |
②机械参数：
|
摇动角度 |
±32° |
|
操作方式 |
弹簧自动复位，双轴任意方向操作 |
|
启动力 |
3.8N |
|
最大操作力 |
12N |
|
限位力 |
300N(H上端大于160N) |
|
使用寿命 |
>200万次 |
|
重量 |
125g |
③环境参数
|
工作温度 |
-30℃~+70℃ |
|
储存温度 |
-40℃~+85℃ |
|
防护等级 |
IP50(安装面板以上) |
★外形尺寸 Dimensions
★机械安装 Product Installation
★电气安装 Electrical Connections
