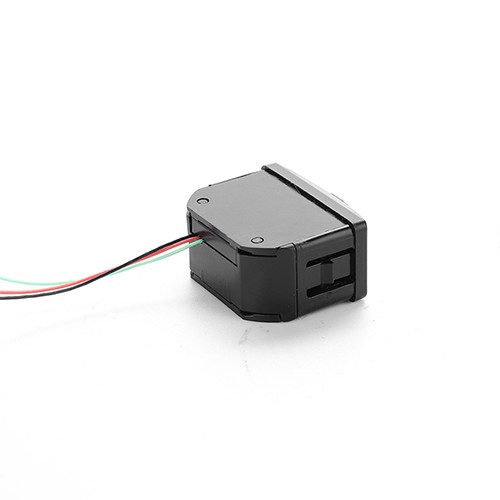

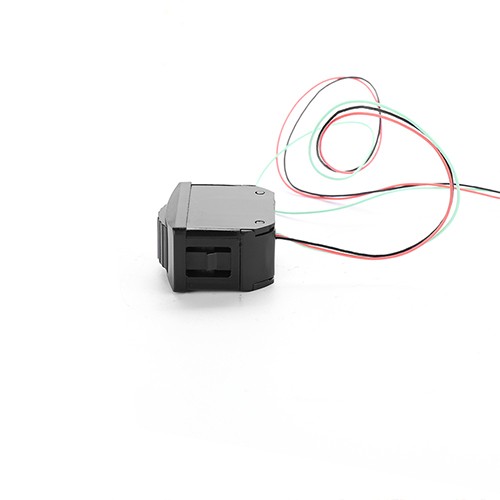

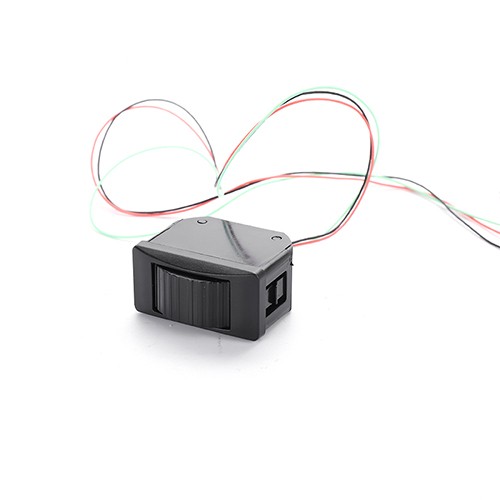

指尖型手柄TW1
★特点 Product Features
拇指指尖型手柄
指拨轮
弹簧自动复位
霍尔单轴手柄
★应用范围 Application
指尖单轴手柄TW1是主要应用于各种操作手柄、操作面板上的指尖型霍尔手柄
★技术参数 Technical Information
电控手柄规格资料下载
①电气参数：
|
电源电流 |
5±0.5Vdc |
|
电气角度 |
±42° |
|
最大电流电源 |
10mA |
|
中位输出电压 |
2.5±0.1V |
|
输出电压线性误差 |
＜±0.2V |
|
极限允许过电压 |
30Vdc |
|
反向极限允许电压 |
②机械参数：
|
摇动角度 |
±42° |
|
操作方式 |
弹簧自动复位 |
|
启动力 |
约3N |
|
最大操作力 |
约11N |
|
限位力 |
约100N |
|
使用寿命 |
>10万次 |
|
重量 |
约15g |
③环境参数
|
工作温度 |
-30℃~+70℃ |
|
储存温度 |
-40℃~+85℃ |
|
防护等级 |
IP67（仅针对电子部分） |
★外形尺寸 Dimensions
★机械安装 Product Installation
★电气安装 Electrical Connections
|
线序 |
功能 |
线色 |
|
1 |
0V |
红 |
|
2 |
5V |
黑 |
|
3 |
OUT |
绿 |
