指尖型双轴控制手柄HJ42
产品特点 Product Features
•双轴摇杆，弹簧自动复位,双轴任意方向操作手柄。
•霍尔摇杆，霍尔传感器。
•编程工业操纵杆，输出可编程。
•设置输出信号装置。
应用范围 Application
指尖型双轴摇杆HJ42是主要应用于比例阀控制手柄的指尖型双轴摇杆。
技术参数 Technical Information
|
电气参数 |
|
|
霍尔型 |
|
|
电源电压 |
9-36Vdc |
|
电源电流(额定电源 电流) |
22mA |
|
极限允许过电压 |
45Vdc |
|
反向极限允许电压 |
-10Vdc |
|
输出电压线性误差 |
<±0.1V |
|
机械参数 |
|
|
摇动角度 |
±20° |
|
操作方式 |
弹簧自动复位 |
|
启动力 |
2.5N |
|
最大操作力 |
5.5N |
|
限位力 |
>300N |
|
使用寿命 |
>100 万次 |
|
重量 |
400g |
|
环境参数 |
|
|
工作温度 |
-30℃~+70℃ |
|
储存温度 |
-40℃~+85℃ |
|
防护等级 |
IP65 (安装面板以上) |
产品选型 Product Configuration
1.系列：HJ42-PVRES
2.操作方式：双轴任意操作方向
3.输出信号：
霍尔型（电源电压9-36Vdc）
25%-50%-75% (流量可最大限度的减少最大流量的25%)
4. 出线方式：L 直接出线
※其它出线形式可定制

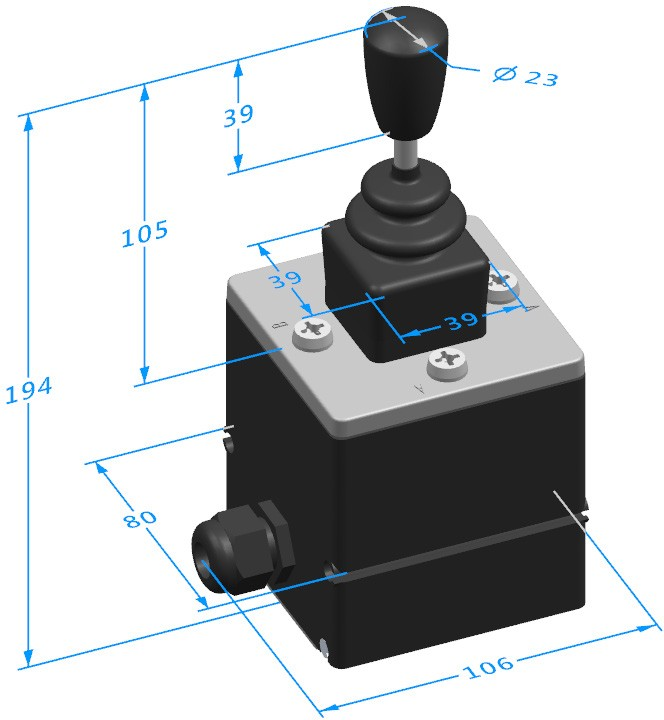

机械安装 Product Installation
•双轴摇杆，弹簧自动复位,双轴任意方向操作手柄。
•霍尔摇杆，霍尔传感器。
•编程工业操纵杆，输出可编程。
•设置输出信号装置。
•霍尔摇杆，霍尔传感器。
•编程工业操纵杆，输出可编程。
•设置输出信号装置。
