握杆多轴工业电控手柄HJ80
★特点 Product Features
重载型手柄设计，坚固耐用，适用于高强度作业。
多轴手柄，弹簧自动复位，单轴或双轴操作。
霍尔手柄,角度检测器件为霍尔传感器，具有使用寿命长的特点。
多种输出形式可选。
多种手柄上端可选。

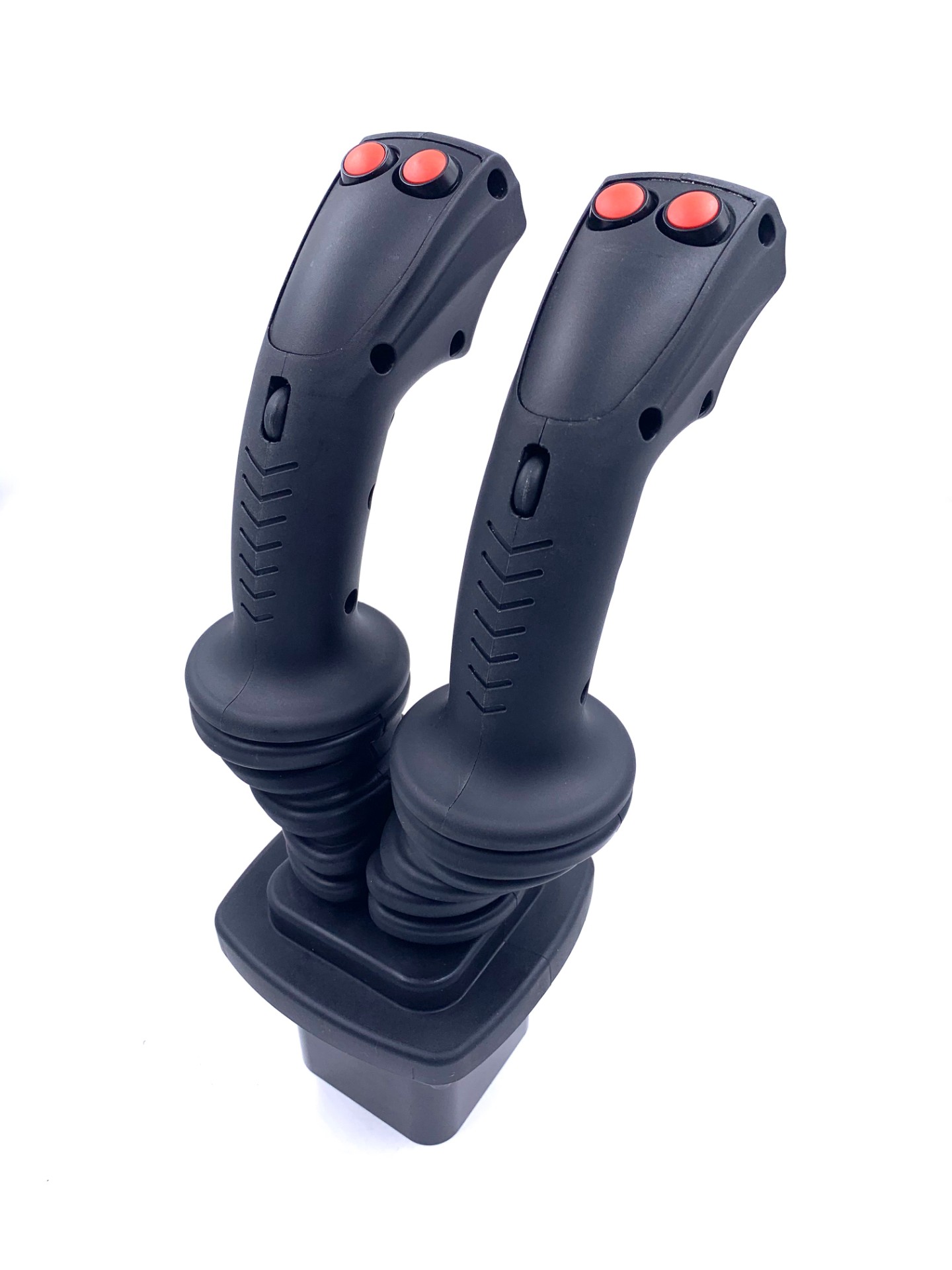

可定制双摇杆手柄。
★应用范围 Application
握杆多轴工业电控手柄HJ80是主要应用为起重机手柄、装载机手柄、叉车手柄、挖掘机手柄、高空作业平台手柄、拖拉机手柄、收割机手柄等的机械电控手柄。
★技术参数 Technical Information
电控手柄规格资料下载
①电气参数：
|
电气参数 |
|
|
霍尔型 |
|
|
电源电压 |
5±0.5Vdc |
|
电源电流 |
<11mA（每个霍尔传感器） |
|
极限允许过电压 |
20Vdc |
|
反向极限允许电压 |
-10Vdc |
|
输出电压线性误差 |
<±0.2V |
|
CAN总线型 |
|
|
电源电压 |
9~36Vdc |
|
CAN版本 |
CAN2.0B |
|
协议 |
J1939 |
|
接线端口 |
客户定制 |
②机械参数：
|
摇动角度 |
±20° |
|
操作方式 |
弹簧自动复位 |
|
启动力 |
5N |
|
最大操作力 |
11N |
|
限位力 |
>300N |
|
使用寿命 |
＞200万次 |
|
重量 |
约660g |
③环境参数
|
工作温度 |
-30℃~+70°℃ |
|
储存温度 |
-40℃~+85℃ |
|
防护等级 |
IP65(安装面板以上) |
★外形尺寸 Dimensions
★机械安装 Product Installation
★电气安装 Electrical Connections
