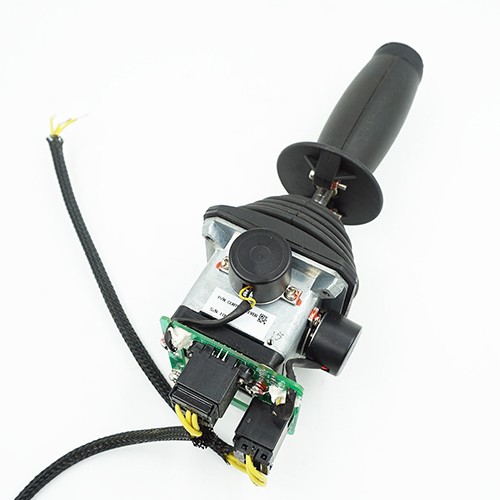

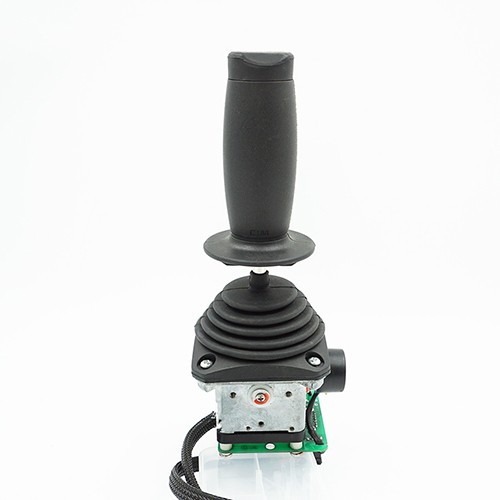

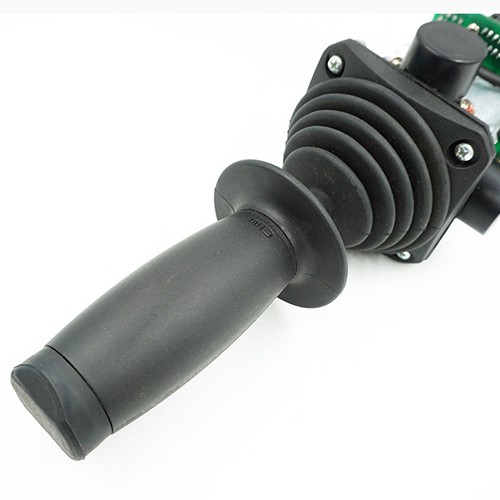

握杆型多轴手柄HJ30-HD
★产品特点 Product Features
单轴手柄&双轴手柄。弹簧自动复位。
可选择十字方向操作手柄，或任意方向操作手柄。
霍尔摇杆&电位器摇杆，角度检测器件为电位器或霍尔传感器，具有很长的使用寿命。
可配置大电流微动开关(10A@30Vdc) 。
可选各种输出形式。
可配置多种型号手柄上端。
★应用范围 Application
握杆型多轴手柄HJ30-HD主要应用为高空作业车手柄、旋挖钻机手柄、高空消防车手柄、起重机手柄、盾构机手柄以及其他电气控制系统手柄和电液控制系统手柄，是一款应用广泛的多轴操作手柄。
★技术参数 Technical Information
①电气参数：
|
电位器型 |
|
|
电源电压 |
<36Vdc |
|
总电阻值 |
5KQ，10KQ |
|
中心死区角度 |
±3° |
|
最大功率 |
0.2W |
|
霍尔型 |
|
|
电源电压 |
5±0.5Vdc |
|
电源电流(额定电源电流) |
<11mA(单轴)，22mA(双轴) |
|
极限允许电压 |
20Vdc |
|
反向极限允许电压 |
-10Vdc |
|
输出电压线性误差 |
<±0.2V |
|
带转换电路 |
|
|
输入电压 |
18~36Vdc(U 21~U 24) |
|
电源消耗电流 |
<20mA |
|
最大输出电流 |
10mA(在标准电压输出时) |
|
微动开关 |
|
|
负载能力 |
10A@30Vdc(阻性负载) |
|
使用寿命 |
＞3000万次以上(机械) ＞20万次(电气) |
|
绝缘电阻 |
>100MQ(500Vdc绝缘电阻计) |
| 起始角度 |
±3°~±5° |
②机械参数：
|
摇动角度 |
±25° |
|
操作方式 |
弹簧自动复位 |
|
启动力 |
5N |
|
最大操作力 |
30N |
|
限位力 |
>300N |
|
使用寿命 |
＞200万次（电位器型） ＞500万次（霍尔型） |
|
重量 |
460g(无上端) |
③环境参数
|
工作温度 |
-30℃~+70°℃ |
|
储存温度 |
-40℃~+85℃ |
|
防护等级 |
IP65(安装面板以上) |
★外形尺寸 Dimensions
★机械安装 Product Installation
★电气安装 Electrical Connections
AMP接插件：
接线端子：
