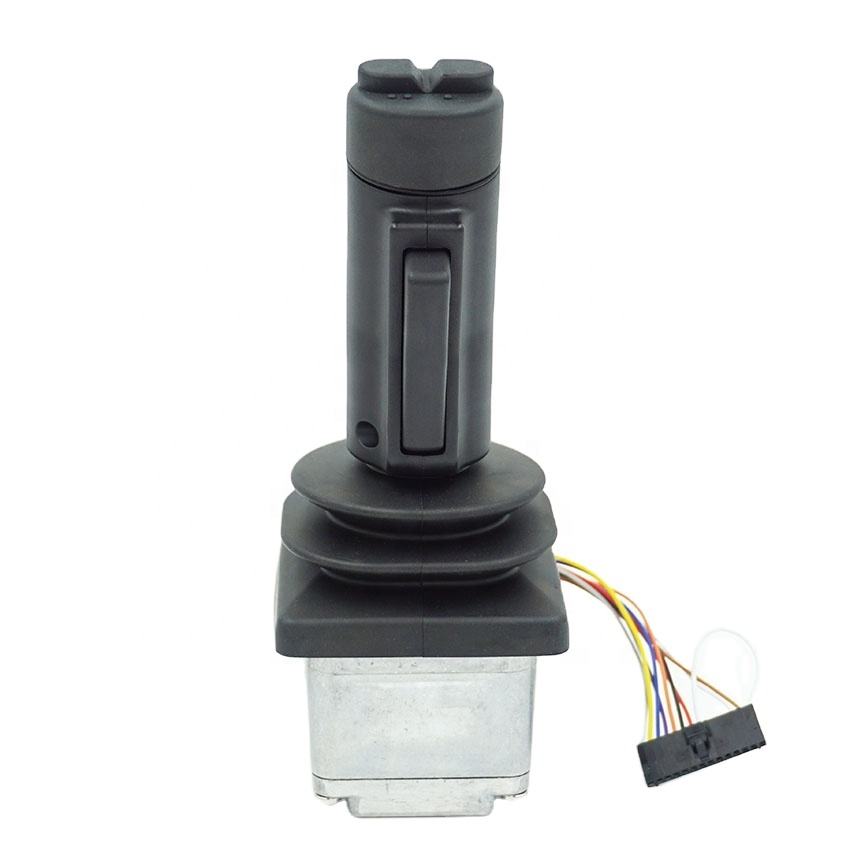

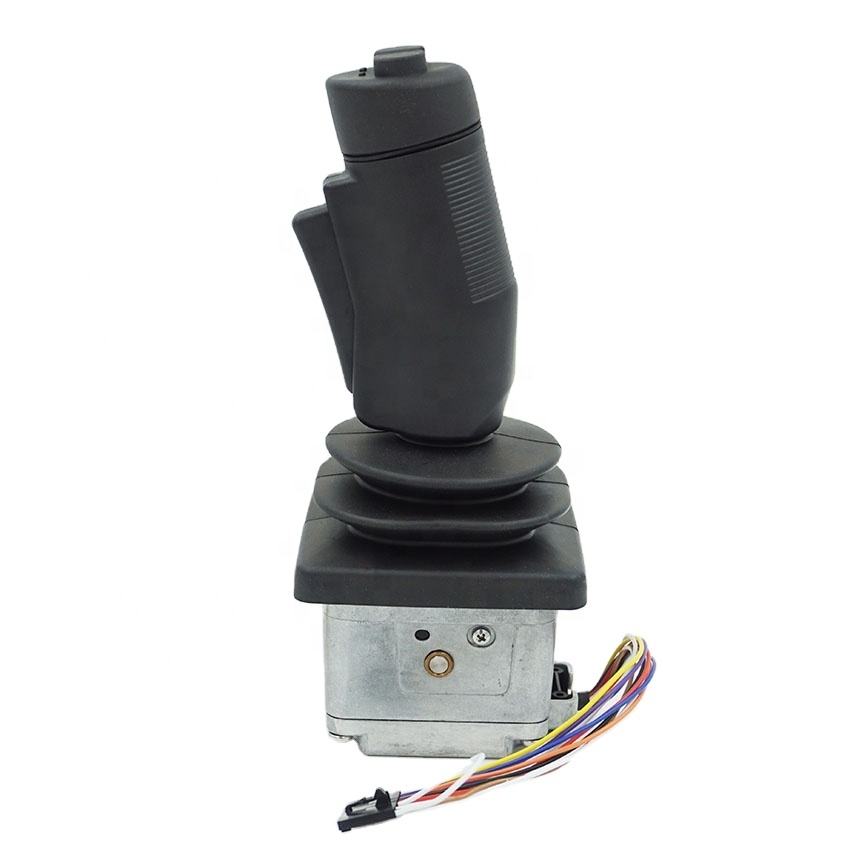

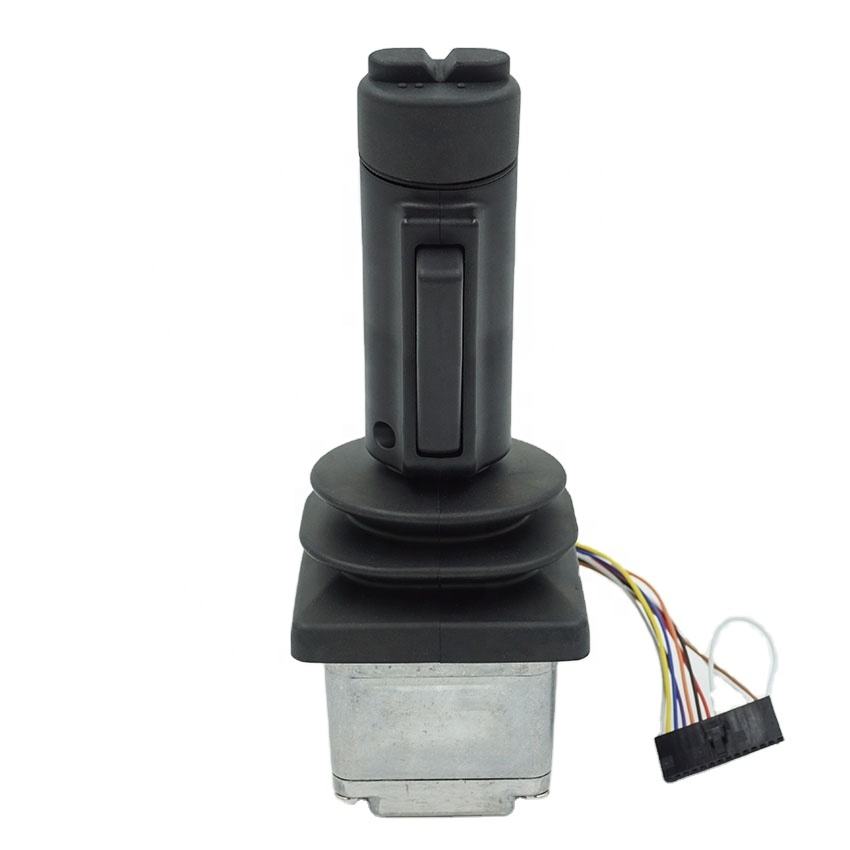

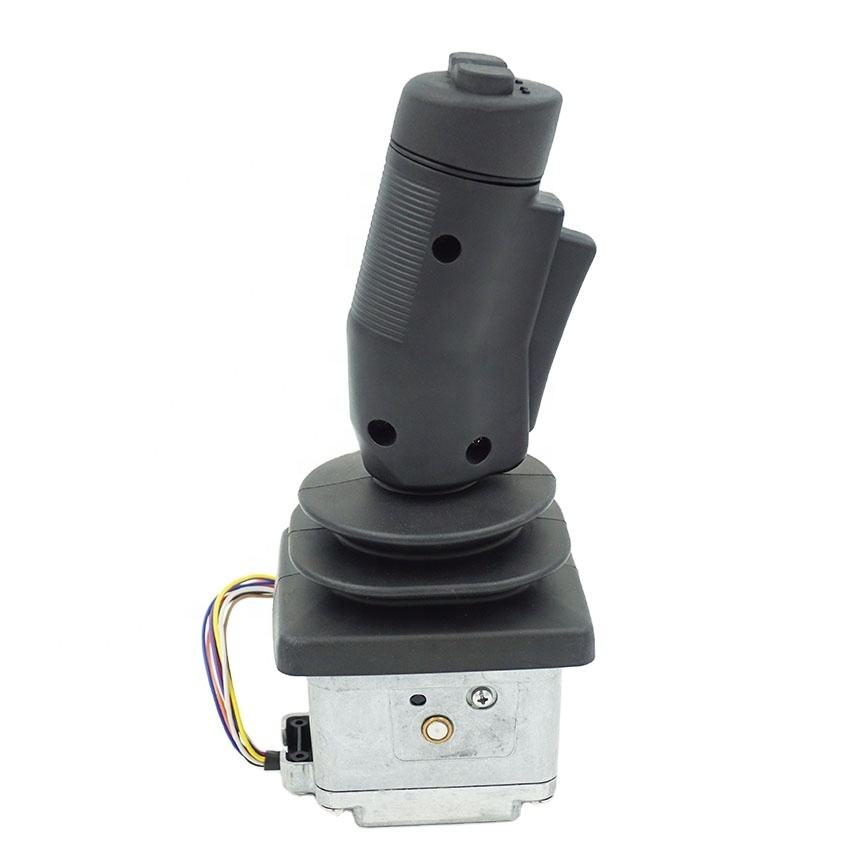

握杆型单轴/双轴工业操纵杆 HJ70-KM-78903
★产品特点 Product Features
弹簧自动复位,单轴或双轴操作。
可选择十字方向操作,或任意方向操作。
角度检测器件为电位器或霍尔传感器,具有很长的使用寿命。
可选各种输出形式。
★应用范围 Application
该系列产品主要应用于起重机、装载机、叉车、挖掘机、高空作业平台、拖拉机、收割机等。
★技术参数 Technical Information
①电气参数:
霍尔型 |
|
电源电压 |
5.0±0.5Vdc |
电源电流(额定电源电流) |
<11mA(单轴),22mA(双轴) |
极限允许过电压 |
20Vdc |
反向极限允许电压 |
-10Vdc |
输出电压线性误差 |
<±0.2V |
②机械参数:
摇动角度 |
±20° |
操作方式 |
弹簧自动复位 |
启动力 |
5N |
最大操作力 |
11N |
限位力 |
>300N |
使用寿命 |
>200万次(电位器型) >500万次(霍尔型) |
重量 |
450g(无上端) |
③环境参数
工作温度 |
-30℃~+70°℃ |
储存温度 |
-40℃~+85℃ |
防护等级 |
IP65(安装面板以上) |
★外形尺寸 Dimensions
★机械安装 Product Installation
★电气安装 Electrical Connections
