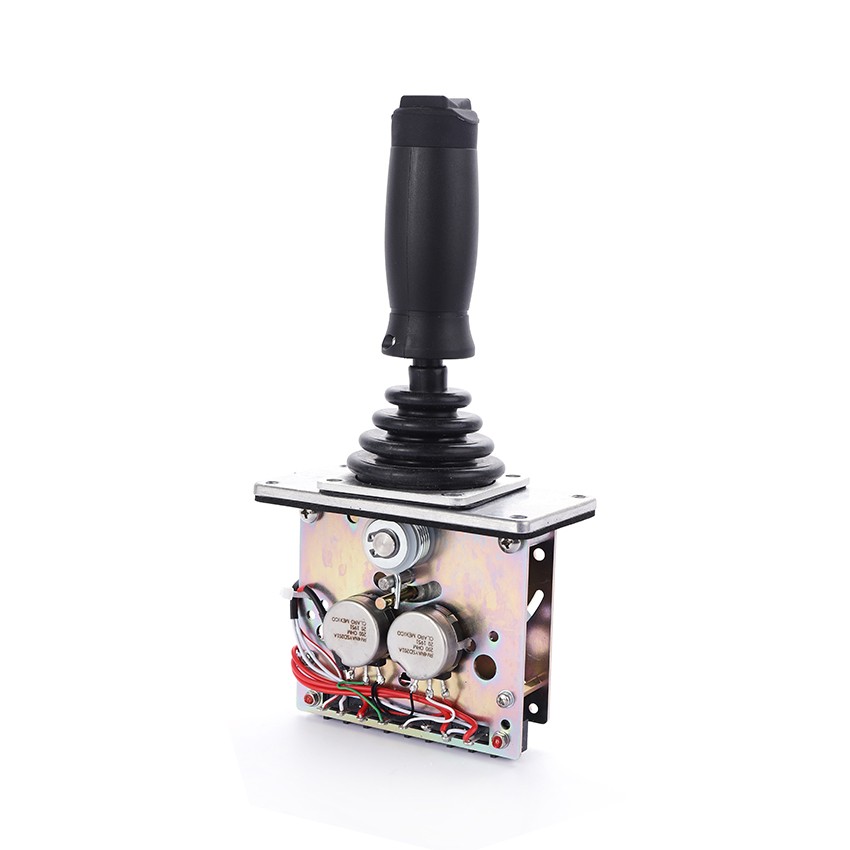

握杆型单轴操作手柄HJ50-20424
★产品特点 Product Features
单轴摇杆，前后推动操作。
重载型手柄，是一款工程机械手柄。

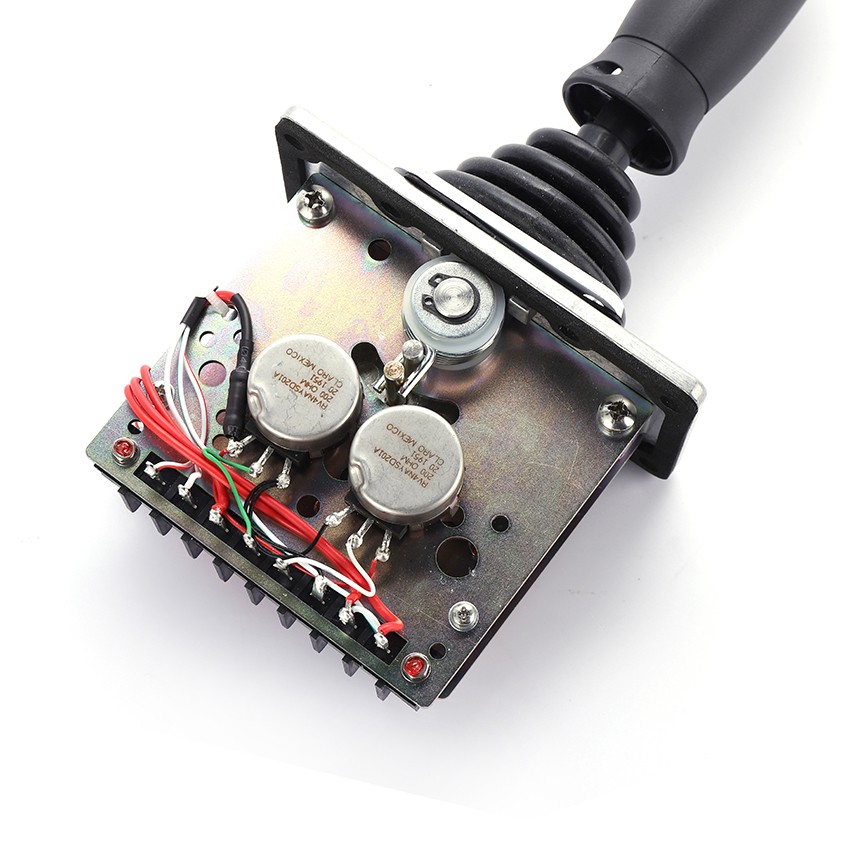

电位器手柄，长寿命电位器角位移检测方式。
兼顾弹簧复位、摩擦定位两种操作方式。
中位可带上提机械锁。
多种不同类型手柄上端供选择，同时，按钮数量和位置也有不同配置形式。
PWM输出直接驱动比例电磁阀。并且根据不同比例电磁阀设置起动电流，最大电流及PWM频率。
可选CAN总线协议输出。
★应用范围 Application
HJ50-20424握杆型单轴操作手柄主要应用为起重机手柄、装载机手柄、叉车手柄、挖掘机手柄、高空作业车手柄、拖拉机手柄、收割机手柄等。
★技术参数 Technical Information
①电气参数：
|
电位器型 |
|
|
电源电压 |
<36Vdc |
|
总电阻值 |
200Q，1KQ |
|
电气角度 |
±18° |
|
中位电压 |
48%~52%(相对电源电压) |
|
中位死区角度 |
±2.5° |
|
电位器加载最大电压 |
32Vdc |
|
电位器允许最大功耗 |
2W(200Q)、0.5W(1KQ) |
|
霍尔型 |
|
|
电源电压 |
5±0.5Vdc |
|
电源电流 |
<11mA(额定电源电压) |
|
极限允许电压 |
20Vdc |
|
反向极限允许电压 |
-10Vdc |
|
输出电压线性误差 |
<±0.2V |
|
方向开关 |
|
|
负载能力 |
10A@30Vdc(阻性负载) |
|
起始角度 |
±5° |
|
接触电阻 |
<200克 |
|

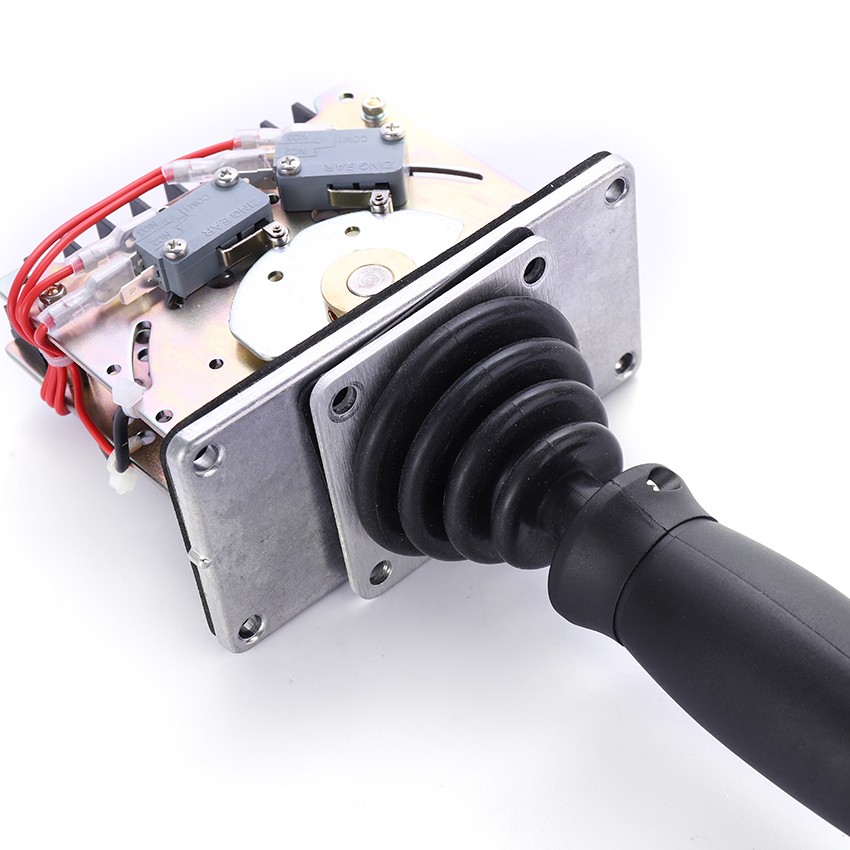

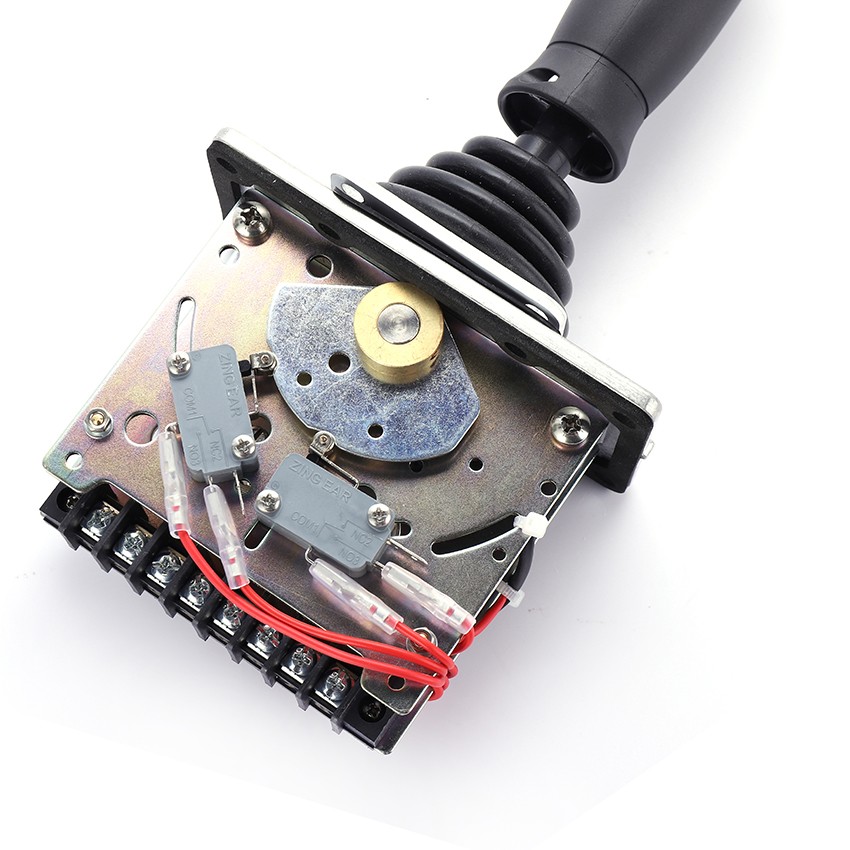

微动开关 |
|
|
负载能力 |
10A@30Vdc(阻性负载) |
|
使用寿命 |
3000万次以上(机械) 20万次以上(电气) |
|
绝缘电阻 |
>100MQ(500Vdc绝缘电阻计) |
|
起始角度 |
±3°~±5° |
|
数字比例放大驱动 |
|
|
电源电压 |
9~36Vdc |
|
输出驱动 |
两路PWM最大电流3A |
|
PWM频率 |
100HZ~1000HZ |
|
最小电流 |
0~0.4A |
|
最大电流 |
0.4~3A |
②机械参数：
|
摇动角度 |
±20° |
|
操作方式 |
弹簧自动复位或摩擦定位 |
|
启动力 |
5N |
|
最大操作力 |
11N |
|
限位力 |
>300N |
|
使用寿命 |
＞200万次（电位器型） ＞500万次（霍尔型） |
|
重量 |
475g(无上端) |
③环境参数
|
工作温度 |
-30℃~+70°℃ |
|
储存温度 |
-40℃~+85℃ |
|
防护等级 |
IP65(安装面板以上) |
★外形尺寸 Dimensions
★电气安装 Electrical Connections
★机械安装 Product Installation
