我们学电的朋友初步认识电位器都是我们小时候用的收音机音量调节旋钮里面的电位器。初中高中的时候实验室也有滑动电阻器的实验装置。

  这些电位器一般都有三个端口，就是一个电阻器二端加上一个滑动端。当电阻器二端加上固定电压时，滑动端和电阻二端的电压差随着滑动端的位置变化。这就是我们大部分朋友对电位器的认识。

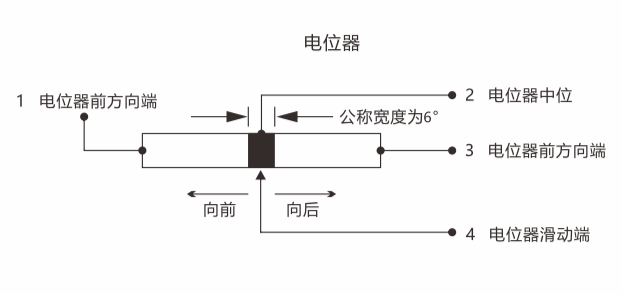

  而我们在电控手柄上的电位器一般会有四个端口，除了前面说的三个以外还有一个中位抽头。所以经常有朋友问这个端口怎么用？

  大部分电控手柄的前后或者左右操作并且弹簧自动回中位的。

  为了保证信号采集端能够准确采集到手柄中位信号，电位器上专门在电阻器的中位位置设计了一个抽头并且同时在中位设置了死区（就是滑动端在中位死区位置滑动时电阻值是不变的）。

  比如我们在四个头的电位器二端加上+-10V电压，中心抽头接0V,那么滑动端相对于0V的输出电压就是随着手柄的前后摇动从-10V-0（中位）-+10V。如果在电位器1，3端接5V电压，中位接2.5V的基准电压钳位，那么2端相对于0V的输出电压就是5V-2.5V-0V。

  有朋友问4号端不接悬空可以吗？当然可以，但是由于大部分电位器生产工艺是印刷的。保证电位器电阻片前后二边的电阻值完全相同几乎不可能，尽管现在可以用激光修刻技术把二边电阻修正到+-1%，但还是存在一定的误差的。另外电位器在使用一段时间后二边的电阻值的磨损肯定不完全相同，就会造成中位漂移。

  就是有朋友说的用了一段时间后要重新标定中位的窘境。所以在这里陈工科技呼吁大家要准确用好手柄电位器的4号中位抽头，可以避免手柄中位漂移，减少设备的后续维护成本。
