产品名称:
握杆多轴工业电控手柄HJ80

重载型手柄设计,坚固耐用,适用于高强度作业。

多轴手柄,弹簧自动复位,单轴或双轴操作。

霍尔手柄,角度检测器件为霍尔传感器,具有使用寿命长的特点。

多种输出形式可选。

多种手柄上端可选。

可定制双摇杆手柄



    ★特点   Product  Features


重载型手柄设计,坚固耐用,适用于高强度作业。

多轴手柄,弹簧自动复位,单轴或双轴操作。

霍尔手柄,角度检测器件为霍尔传感器,具有使用寿命长的特点。

多种输出形式可选。

多种手柄上端可选。

可定制双摇杆手柄


    ★应用范围    Application


握杆多轴工业电控手柄HJ80是主要应用为起重机手柄装载机手柄叉车手柄挖掘机手柄高空作业平台手柄拖拉机手柄收割机手柄等的机械电控手柄


    技术参数    Technical Information







电控手柄规格资料下载
①电气参数:


电气参数

霍尔型

电源电压

5±0.5Vdc

电源电流

<11mA每个霍尔传感器

极限允许过电压

20Vdc

反向极限允许电压

-10Vdc

输出电压线性误差

<±0.2V

CAN总线型

电源电压

9~36Vdc

CAN版本

CAN2.0B

协议

J1939

接线端口

客户定制

②机械参数:

摇动角度

±20°

操作方式

弹簧自动复位

启动力

5N

最大操作力

11N

限位力

>300N

使用寿命

>200万次

重量

约660g


③环境参数

工作温度

-30℃~+70°℃

储存温度

-40℃~+85℃

防护等级

IP65(安装面板以上)

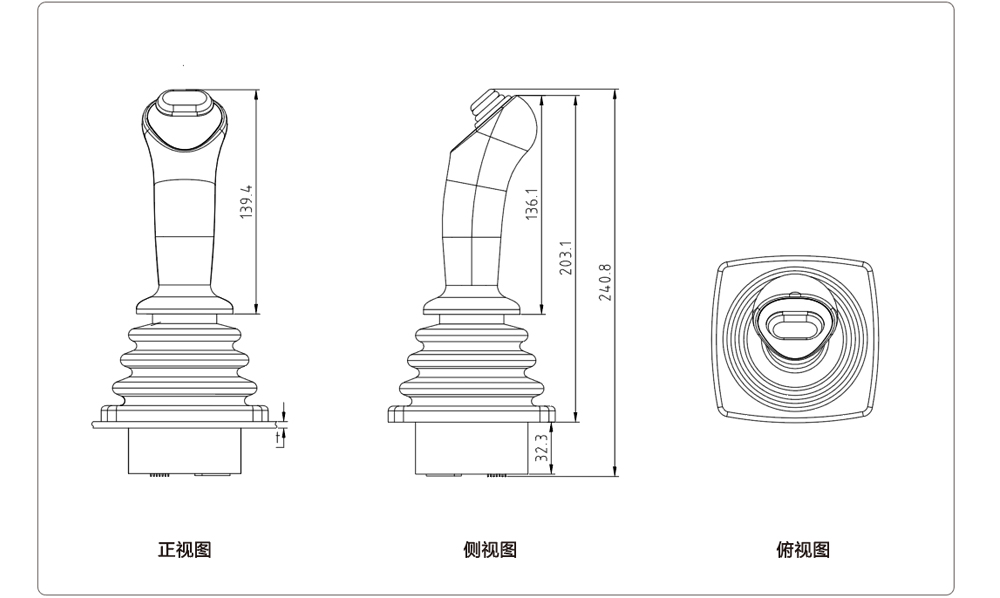

    ★外形尺寸   Dimensions



HJ80



    机械安装   Product Installation



HJ80



    ★电气安装   Electrical  Connections



HJ80
