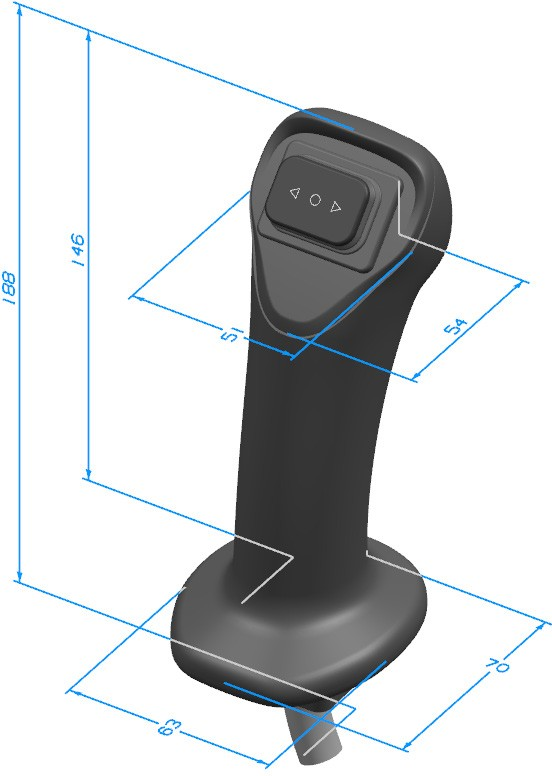

装载机手柄上端SL
手柄上端SL
产品特点 Product Features
•人机工程学设计,握感舒适。
•包胶手柄,适合长期操作。
•可选配多种形式面板组合
•背部可配置1个按钮。
应用范围 Application
装载机手柄上端SL系列产品主要应用于各种挖掘机手柄、装载机手柄、起重机手柄等工程机械手柄,可单独安装于各类工程机械设备也可与多种下端配套使用。
环境参数 Environmental Data
环境参数 |
|
工作温度 |
-30℃~+70℃ |
储存温度 |
-40℃~+85℃ |
防护等级 |
IP65 (安装面板以上) |
安装参数 Interface Information
•0.5mm²号码线, 0.2mm²的高温色线可选;
•一般为直接出线, 无接插件(可根据客户要求选配接插件);
•线长及线色定义,请参照附件;
•手柄连接件可定制
•若有特殊要求需提前协商。
产品选型 Product Configuration
1.系列:SL
2.面板排布:0~3按钮
S 马夸特跷板开关
T 指拨轮
3.顶部按钮
顶部按钮 |
|
B |
○ |
N |
× |
面板布置 Panel Layout
